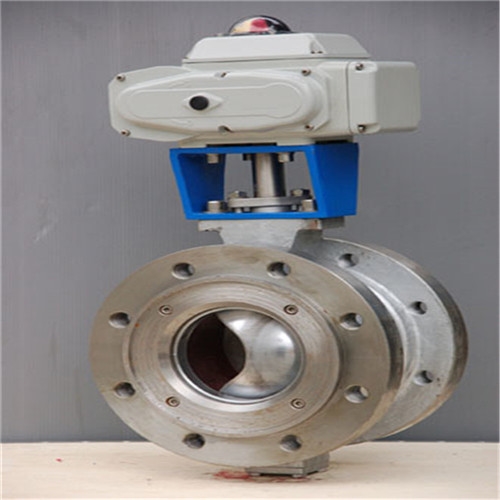

ZAJV电动V型调节球阀
一、其主要特点是：
（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变"的影响；
ZAJV电动V型调节球阀
一、其主要特点是：
（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变"的影响；
（2）具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
3）防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（4）当ZAJV电动V型调节球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。 适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞
二、执行机构：
公称通径DN(mm) | 25～400 | |||
公称压力PN(MPa) | 1.6～6.4 | |||
公称压力Ps(MPa) | 强度试验 | 2.4～9.6 | ||
密封试验 | 1.76～7.0 | |||
材料\代号 | C | P | R | |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
密封圈 | 聚四氟乙烯、不锈钢、硬质合金 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
适用工况 | 适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 |
适用温度 | -28～400℃ | -28～500℃ | ||
执行器 | 型 号 | CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 | ||
连接形式 | 对夹式、法兰式，法兰按JB79-59标准 | |||
