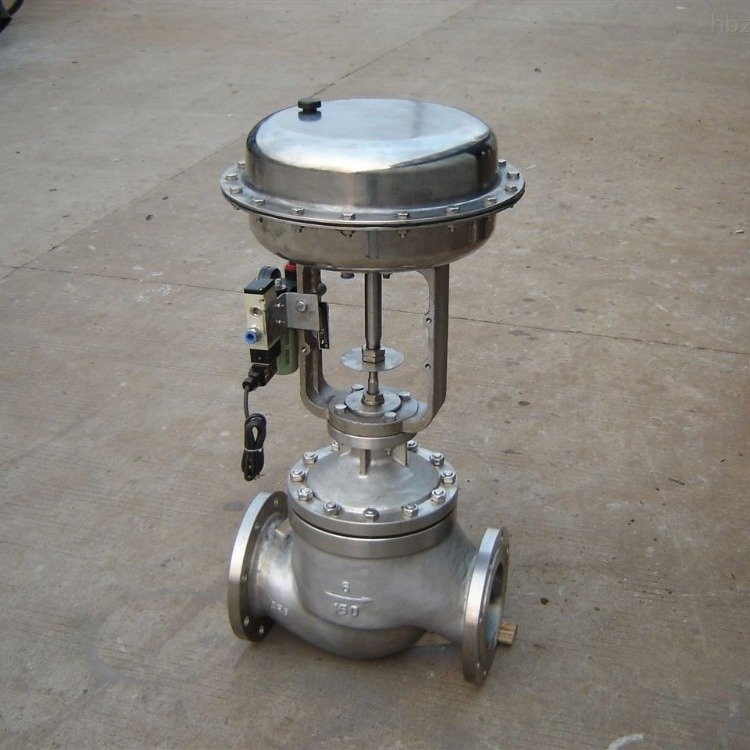

ZSHR气动切断阀

产品时间：2024-04-23

简要描述：

ZSHR气动切断阀可设置防静电防火结构，阀门的流量系数大，流阻小，角行程启闭迅速。

在线咨询点击收藏

一、概述：

ZSHR系列气动O型球阀，球芯采用O型通孔，固定球式阀门阀座采用弹性补偿阀前密封，双保护盖式填料函装置，保护阀杆在压力下不致脱出，阀内腔能自动泄压，防止阀腔内产生非正常高压，ZSHR气动切断阀可设置防静电防火结构，阀门的流量系数大，流阻小，角行程启闭迅速。

二、主要性能参数：

公称通径（DN）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数(Kv)	17	33	62	95	146	232	350	439	810	1205	1912	3014	4306	6540	8750	11800
公称压力	1.6、4.0、6.4（MPa）,ANS1150，300(Lb), J1S10、20K
作用方式	气关式、气开式
供气压力(MPa)	0.4~0.7
适用温度	软密封：-40~+180℃ 硬密封：-40~+350℃
球体转角	0~90℃
流量特性	快开快关
阀体材料	A105、F304、F316、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12M02Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯（F）					对位聚苯（PPL）						不锈钢或堆焊STL
允许泄漏量	小于额定容量×10-7					小于额定容量×10-5						小于额定容量×10-4
固有可调比（R）	100：1

三、ZSHR气动切断阀的主要执行机构：
