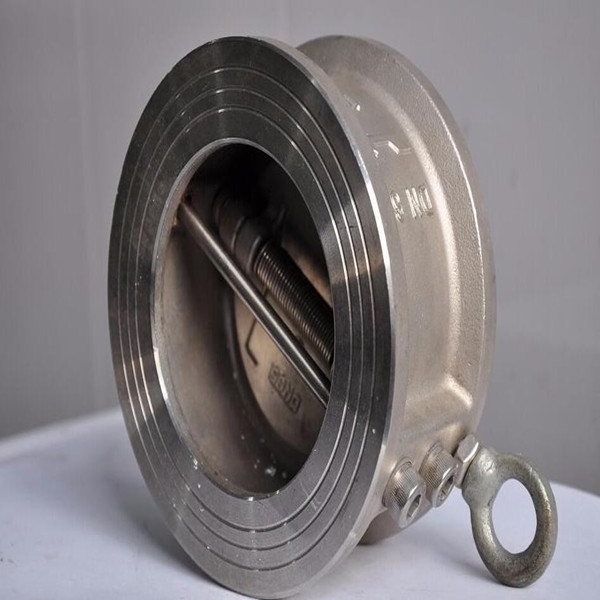

H72H-对夹立式止回阀
一、概述：
H72H-对夹立式止回阀是一种依靠介质本身的流动而自动启、闭阀瓣并用来阻止介质逆向流动的自动阀门。
二、主要零部件材料：
零件名称 | 材料名称用标准牌号 | 材料名称用标准牌号 |
阀体 | 合金钢 GB3077-88 40Cr | 尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 |
阀座、阀瓣 | 不锈钢 GB1220-92 2Cr13 | 尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 |
透镜垫 | 优质碳钢 GB699-88 20 | 尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 |
法兰 | 优质碳钢 GB699-88 35 | 优质碳素钢 GB699-88 35 |
双头螺栓 | 优质碳钢 GB699-88 40 | 优质碳钢 GB699-88 40 |
螺母 | 优质碳钢 GB699-88 25 | 优质碳钢 GB699-88 25 |
弹簧 | 弹簧钢 GB1222-84 65Mn | 尿素级不锈钢 GB1220-92 00CR17Ni10Mo2 |
O 型密封圈 | 四氟乙烯 日华尔卡 7010 | 四氟乙烯 日华尔卡 7010 |
三、主要性能参数：
型号 | 公称压力 | 试验压力p(MPa) | 工作压力 | 工作温度 | 工作介质 | |
壳体 | 密封 | |||||
H72Y-160 | 16 | 24 | 16 | 16 | ≤200 | 氮、氢、铜按、氨气、碱液 |
H72Y-320 | 32 | 48 | 32 | 32 | ||
H72W-220R | 22 | 33 | 22 | 22 | 尿素、 | |
四、尺寸：
公称通径 | 尺寸（mm） | 重量 (kg) | |||||
D | D1 | d | M | L | L1 | ||
10 | 95 | 42 | 10 | M24 | 60 | 155 | 3.4 |
15 | 105 | 50 | 12 | M33 | 65 | 158 | 4.5 |
25 | 115 | 62 | 23 | M42 | 80 | 180 | 7.3 |
32 | 135 | 70 | 29 | M48 | 90 | 200 | 8.7 |
40 | 165 | 88 | 34 | M52 | 115 | 255 | 17 |
50 | 200 | 116 | 53 | M80 | 140 | 300 | 30 |
65 | 225 | 138 | 60 | M100 | 160 | 345 | 56 |
80 | 260 | 160 | 68 | M125 | 180 | 410 | 92 |
100 | 300 | 195 | 85 | M155 | 200 | 470 | 109 |
125 | 330 | 212 | 120 | M175 | 220 | 510 | 135 |
150 | 400 | 250 | 135 | M215 | 240 | 570 | 160 |
