ZDLPF电动衬氟调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

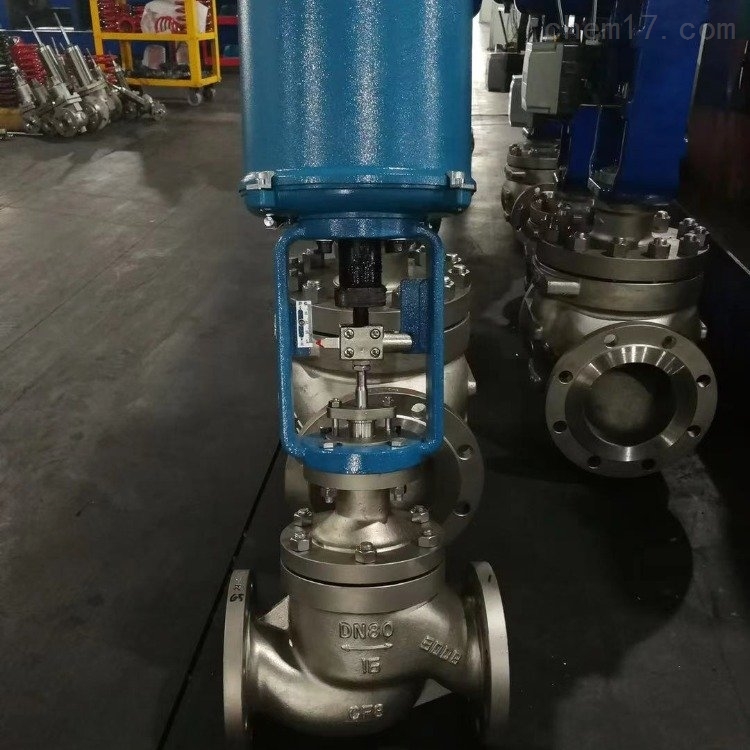

ZDLPF电动衬氟调节阀
一、概述：
ZDLPF电动衬氟调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
二、主要规格参数：
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
阀座直径mm | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 | 直线 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 0.8 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
行程mm | 10 | 16 | 25 | 40 | 60 | |||||||||||
允许压差 | 单座式 | 6.4 | 4.5 | 2.5 | 3.2 | 3.2 | 2.15 | 1.4 | 1.37 | 0.94 | 0.6 | 0.52 | 0.35 | 0.2 | ||
套筒式 | 6.4 | 3.7 | 3.7 | 2.4 | 2.9 | 1.5 | 0.8 | 3.1 | 3.1 | 3.1 | ||||||
允许泄 | 单座式 | 为Kv值的0.01%，按GB4213-84标准 | ||||||||||||||
套筒式 | 为Kv值的0.05%，按GB4213-84标准 | |||||||||||||||
配电动执 | PSL | 201 | 202 | 204 | 208 | 312 | ||||||||||
3610 | 3610SA-08 | LA-20 | 3610LSB-30 | 3610LSB-50 | 3610LSC-65 | |||||||||||
基本误差% | ±2.5 | |||||||||||||||
回差% | 2.0 | |||||||||||||||
死区% | 3.0 | |||||||||||||||
始终点偏差% | ±2.5 | |||||||||||||||
额定行程偏差% | 2.5 | |||||||||||||||
可调比 | 50：1 | |||||||||||||||
三、主要性能参数：
1.形式：直通倒S铸造阀
2.公称通径：DN20-200mm
3.公称压力：PN1.6 4.0 6.4MPa
4.连接形式：JB78-59 JB/T79。2-94凹式
5.材料：HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti
6.常温型：-40-+200℃
7.散热型：+200℃-+450℃
8.压盖形式：螺栓压紧式
9.填料：V型聚四氟乙烯，柔性石墨，石棉编织填料
10.阀芯形式：上导向单座柱塞式阀芯，或上导向单座套筒柱塞式阀芯
11.流量特性：等百分比特性，直线特性和快开特性
12.阀芯材料：1Cr18Ni9Ti Ocr18Ni12M02Ti
