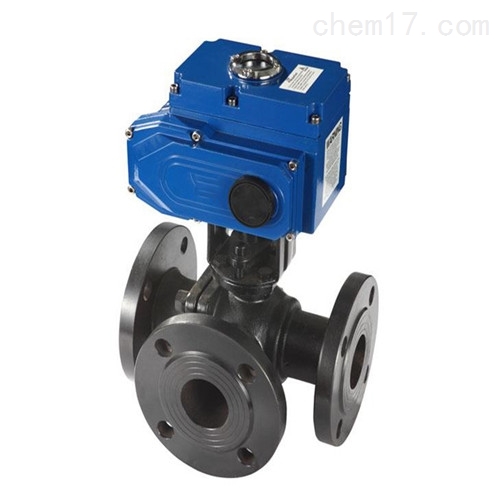

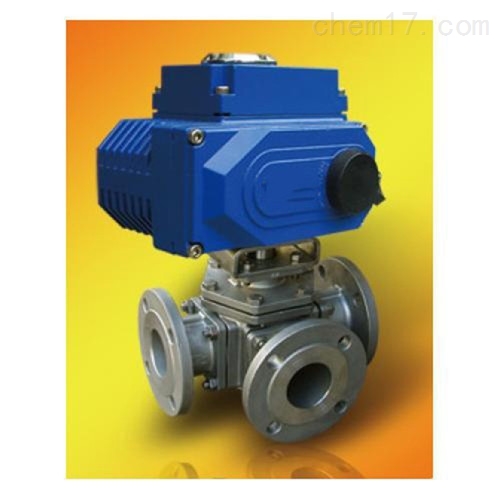

Q9(45/44)F46防爆电动三通衬氟球阀厂家由电动执行机构和衬氟三通球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。
一、产品简介：
Q9(45/44)F46防爆电动三通衬氟球阀厂家由电动执行机构和衬氟三通球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。电动衬氟球阀执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。
二、特点：
1.耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2.采用软密封阀座，密封性能好。
3.Q9(45/44)F46防爆电动三通衬氟球阀厂家体积小，重量轻，结构简单，安装维修方便。
4.流阻小，流通能力
三、主要零部件材料：
型式：三通整体式铸造阀体
公称通径：DN15～200mm
公称压力：PN1.0、1.6MPa (ANSI 150Lb)
连接形式：法兰连接 JB/T79-94(ANSI16.5)
材料：ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
上阀盖：与阀体一起铸造
填料：聚四氟乙烯
介质温度：-20～+150℃
阀芯形式：球型阀芯
流量特性：快开特性
阀 座：聚四氟乙烯
材 料：ZG230-450衬F46、ZG1Cr18Ni9TI衬F46
四、技术性能规范：
设计标准 | HG/T 3704,GB/T12237 | API 60 | ||
结构长度 | HG/T3704,GB/T12221 | ASMEB16.10 | ||
法兰形式尺寸 | HG/T 20592,GB/T9119 | ASME B16.5,JIS B2220 | ||
检验与试验 | G8/T13927,J8/T9092 | API 598 | ||
公称、压力（MPa) | 1.0 | 1.6 | 150Lb | |
实验压力(MPa) | 壳体试压 | 1.5 | 1.5 | 1.5 |
高压密封 | 1.1 | 1.1 | 1.1 | |
低压密封 | 0.6 | 0.6 | 0.6 | |
适用温度（℃） | PFA:-30～200 FEP -30～150GXPO: -10～80 | |||
适用介质 | 盐酸、硝酸、、Cl2、硫酸、王水等强腐蚀性介质 | |||
五、主要外形尺寸和连接尺寸(MM)：
型号 | 公称通径 | 尺寸(mm) | |||||||||
DN(mm) | L | L2 | D | D1 | D2 | b | f | Z-d | H | W | |
Q44F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
(P) | 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 |
(R) | 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
