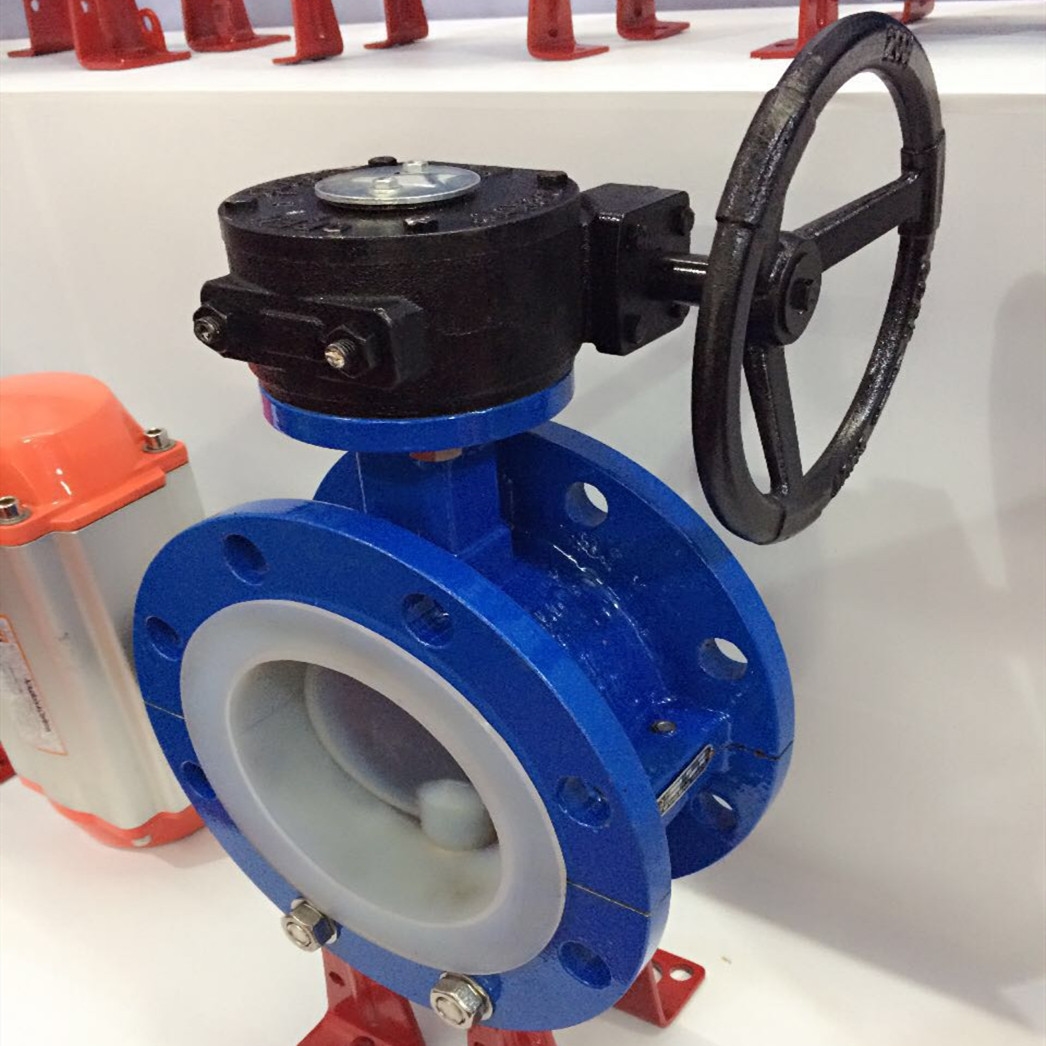

法兰衬氟蝶阀

产品时间：2025-01-06

简要描述：

法兰衬氟蝶阀生产公司工作原理：

是在阀内和阀板上衬聚四氟，使介质和阀体隔离，达到防腐的效果。蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。衬氟蝶阀在常规条件下可以替代不锈钢阀体，具有更高的性价比。

在线咨询点击收藏

详细介绍

法兰衬氟蝶阀生产公司

一、法兰衬氟蝶阀生产公司工作原理：

是在阀内和阀板上衬聚四氟，使介质和阀体隔离，达到防腐的效果。蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。衬氟蝶阀在常规条件下可以替代不锈钢阀体，具有更高的性价比。

二、介绍

板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。衬氟蝶阀可以适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

三、技术规范：

设计标准	GB12238
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	蜗轮、手动、电动、气动

四、主要零部件材料表：

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、衬F46、F3
阀座	铸钢
带杆蝶板	铸钢、不锈钢、衬F46、F3
填料	F4
衬垫	硅橡胶
蜗轮手柄	球墨铸铁

五、尺寸和重量

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Φd	W	Do	H	WT(Kg)
		PN1.0MPa
40	11/2	106	145	110	85	3	18	4-Φ18	160		140	10
50	2	108	160	125	100	3	20	4-Φ18	200		160	12
65	11/2	112	180	145	120	3	20	4-Φ18	250		165	14
80	3	114	195	160	135	3	22	4-Φ18	250		170	16
100	4	127	215	180	155	3	22	8-Φ18	300		180	18
125	5	140	245	210	185	3	24	8-Φ18	300		275	20
150	6	140	280	240	210	3	24	8-Φ23		200	295	38
200	8	152	335	295	265	3	26	8-Φ23		200	320	74
250	10	250	390	350	320	3	28	12-Φ23		240	385	105
300	12	270	440	400	368	3	28	12-Φ23		240	390	142
350	14	290	500	460	428	4	30	16-Φ23		240	460	179
400	16	310	565	515	482	4	32	16-Φ25		280	510	220
450	18	330	615	565	532	4	32	20-Φ25		280	540	268
500	20	350	380	620	585	4	34	20-Φ25		320	570	378
600	24	390	780	725	685	4	36	20-Φ30		320	660	608

订货须知：

您好！感谢您对我们产品的关注与认可，在您订购我们的产品之前，可以先与我们联系，我们会安排*跟您沟通介绍，根据您的需求来确定您所需要的产品，并且会报出具体的实惠价格。我们一定会尽心尽意为您提供优质满意的服务。

本公司售后实现质量三包服务。

一、合同签订后，公司会保证产品品质；

二、公司会在规定的时间内按时交货；

三、在给您发货前，本公司会和您具体核实以下资料：发货清单、产品合格证、产品使用说明书、技术资料等等；

四、有任何的建议或疑问，请打电话
