温州带散惹器封闭全启式安全阀A40Y-1≤450℃的空气、水、氮氢混合气等介质的设备或管路上，A40Y-P适用于工作温度≤300℃有腐蚀性介质的设备或管路上，作为超压保护装置。

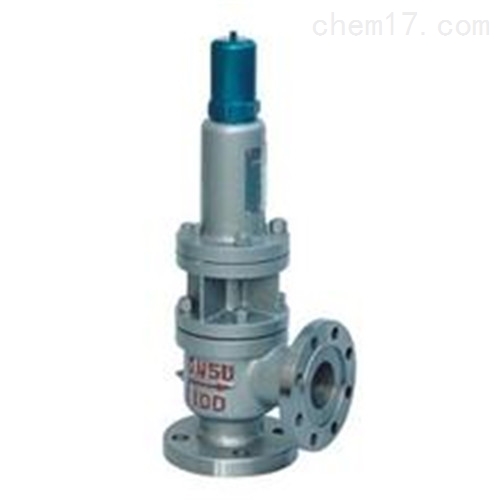

温州带散惹器封闭全启式安全阀
一、概述：
温州带散惹器封闭全启式安全阀A40Y-1≤450℃的空气、水、氮氢混合气等介质的设备或管路上，A40Y-P适用于工作温度≤300℃有腐蚀性介质的设备或管路上，作为超压保护装置。
二、主要零部件材料：
零件名称 | A40Y-C材料 | A40Y-P材料 | A40Y-I材料 |
阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr5Mo |
阀座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
调节圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
导向套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
散热器 | ZG230-450 | ZG230-450 | ZG230-450 |
阀盖 | ZG230-450 | ZG230-450 | ZG230-450 |
弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 |
调整螺杆 | 45 | 1Cr18Ni9Ti | 2Cr13 |
阀帽 | ZG200-400 | ZG200-400 | ZG200-400 |
密封面材料 | 堆焊Co基硬质合金 | ||
三、主要连接尺寸：
号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-?d | DN' | D1 | K1 | g3 | g2 | b1 | f' | f1' | z1-?d1 | L | L1 | ≈H |
NA40Y-16C | 20 | 15 | 105 | 75 |
| 55 | 16 | 2 |
| 4-14 | 25 | 115 | 85 |
| 65 | 16 | 2 |
| 4-14 | 110 | 95 | 518 |
25 | 16 | 115 | 85 |
| 65 | 16 | 2 |
| 4-14 | 32 | 140 | 100 |
| 78 | 18 | 2 |
| 4-18 | 110 | 95 | 518 | |
32 | 20 | 140 | 100 |
| 78 | 18 | 2 |
| 4-18 | 40 | 150 | 110 |
| 85 | 18 | 3 |
| 4-18 | 115 | 100 | 518 | |
40 | 25 | 150 | 110 |
| 85 | 18 | 3 |
| 4-18 | 50 | 165 | 125 |
| 100 | 20 | 3 |
| 4-18 | 120 | 110 | 579 | |
50 | 32 | 165 | 125 |
| 100 | 20 | 3 |
| 4-18 | 65 | 185 | 145 |
| 120 | 20 | 3 |
| 4-18 | 135 | 120 | 639 | |
65 | 40 | 185 | 145 |
| 120 | 20 | 3 |
| 4-18 | 80 | 200 | 160 |
| 135 | 20 | 3 |
| 8-18 | 160 | 140 | 671 | |
80 | 50 | 200 | 160 |
| 135 | 20 | 3 |
| 8-18 | 100 | 220 | 180 |
| 155 | 22 | 3 |
| 8-18 | 170 | 135 | 676 | |
100 | 65 | 220 | 180 |
| 155 | 22 | 3 |
| 8-18 | 125 | 250 | 210 |
| 185 | 22 | 3 |
| 8-18 | 195 | 175 | 787 |
四、特点
1、全启式结构，排量大
2、阀瓣处设有反冲盘部件
3、带散热器，提高使用温度
4、整定压力偏差小，可达±3%
5、启闭压差≤15%
6、选用优质的弹簧钢，保证弹簧的寿命和稳定性
7、平面结构的阀瓣和阀座易于维修和重新加工
