一、说明书资料介绍

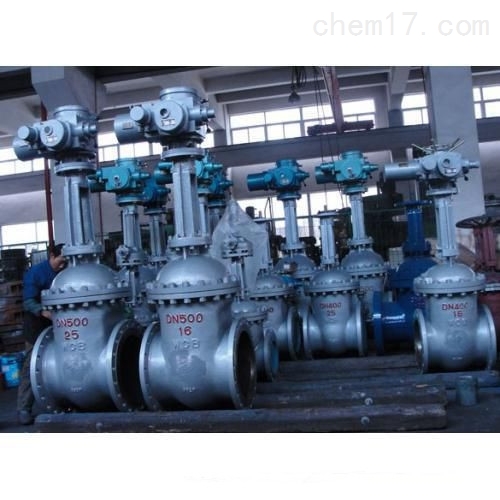

大口径电动闸阀（带旁通）:又叫电动开关阀，带旁通的目的是为了减轻电动开关的过程扭矩的减轻，一般旁通阀的口径都是DN50口径的闸阀，机组运行前期先打开旁通阀，减轻了介质压力，这样主阀门在打开的时候就会很轻松的。PN16压力，通经DN800（国标），明杆楔式法兰闸阀，阀体碳钢或者不锈钢，智能电动开关可实现远程自动化控制开关，密封面为Cr13系列不锈钢/STL合金，电动闸阀安装位置与
大口径电动闸阀（带旁通）:又叫电动开关阀，带旁通的目的是为了减轻电动开关的过程扭矩的减轻，一般旁通阀的口径都是DN50口径的闸阀，机组运行前期先打开旁通阀，减轻了介质压力，这样主阀门在打开的时候就会很轻松的。PN16压力，通经DN800(国标)，明杆楔式法兰闸阀，阀体碳钢或者不锈钢，智能电动开关可实现远程自动化控制开关，密封面为Cr13系列不锈钢/STL合金，电动闸阀安装位置与管道垂直安装，≤DN250口径可以侧装，＞DN250严禁倒装，电动闸阀工作时，闸板处于全开或全关位置，不允许停留在中间位置或当调节阀使用，广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
作用功能用途：一般用于管路需要全开全关的作接通或者切断使用，不需作调节使用，楔式闸阀的特性是使用寿命长
使用行业分类：电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技
1、一般场合使用选用普通开关型分防爆或者不防爆，户外或者室内
2、需要远程控制和监控的选用智能开关分防爆或者不防爆，户外或者室内
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢或者硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、电动装置可选择普通使用开关型的也可以选智能控制开关型的
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
性能参数 | ||||
公称压力PN（MPa） | 壳体 | 试验压力（MPa） | 上密封 | |
密封（液） | 密封（气） | |||
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4 | 6 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7 | 0.6 | 7 |
10 | 15 | 11 | 0.6 | 11 |
16 | 24 | 18 | 0.6 | 18 |
材质选型表 | |||||
阀体、阀盖 | 阀板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
碳素钢 | 优质碳钢＋硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 |
铬镍钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 |
铬镍钼钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钼钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 |
铬钼钢 | 合金钢＋硬质合金 | 铬钼铝钢 | 铝青铜 | 柔性石棉＋33.4 | 可锻铸铁 |
适用介质和适用温度 | ||
壳体材料 | 适用介质 | 适用温度（℃） |
碳素钢（C型） | 水、蒸汽、油品 | ≤425 |
铬镍钛钢（P型） | 硝酸类 | ≤200 |
铬镍钼钛钢（R型） | 醋酸类 | ≤200 |
铬钼钢（I型） | 水、蒸汽、油品 | ≤550 |
外形连接尺寸 |
| ||||||||||||||
公称压力PN(MPa) | 公称通径DN(mm) | 标准值 | 参考值 | 电装型号 | |||||||||||
L | D | D1 | D2 | D6 | b | f | f1 | Z-φd | L1 | H | 质量(kg) |
| |||
1.6 | 50 | 250 | 160 | 125 | 100 |
| 16 | 3 |
| 4-φ18 | 590 | 678 | 90 | DZWl0A |
|
65 | 265 | 180 | 145 | 120 |
| 18 | 3 |
| 4-φ18 | 590 | 693 | 96 | DZWl5A |
| |
80 | 280 | 195 | 160 | 135 |
| 20 | 3 |
| 8-φ18 | 590 | 755 | 108 | DZW20A |
| |
100 | 300 | 215 | 180 | 155 |
| 20 | 3 |
| 8-φ18 | 590 | 820 | 126 | DZW20A |
| |
150 | 350 | 280 | 240 | 210 |
| 24 | 3 |
| 8-φ23 | 590 | 994 | 199 | DZW20A |
| |
200 | 400 | 335 | 295 | 265 |
| 26 | 3 |
| 12-φ23 | 590 | 1138 | 254 | DZW30A |
| |
250 | 450 | 405 | 355 | 320 |
| 30 | 3 |
| 12-φ25 | 810 | 1409 | ?310 | DZW45A |
| |
300 | 500 | 460 | 410 | 375 |
| 30 | 4 |
| 12-φ25 | 810 | 1588 | 391 | DZW60 |
| |
350 | 550 | 520 | 470 | 435 |
| 34 | 4 |
| 16-φ25 | 830 | 1755 | 729 | DZW90 |
| |
400 | 600 | 580 | 525 | 485 |
| 36 | 4 |
| 16-φ30 | 830 | 1902 | 992 | DZWl20 |
| |
450 | 650 | 640 | 585 | 545 |
| 40 | 4 |
| 20-φ30 | 870 | 214l | 1168 | DZWl80 |
| |
500 | 700 | 705 | 650 | 608 |
| 44 | 4 |
| 20-φ34 | 870 | 2276 | 1222 | DZW250 |
| |
600 | 800 | 840 | 770 | 718 |
| 48 | 5 |
| 20-φ41 | 870 | 2474 | 1376 | DZW250 |
| |
