Z741T-10液动铸铁明杆楔式闸阀

产品时间：2025-01-07

简要描述：

一.说明书资料介绍:
Z741T-10液动铸铁明杆楔式闸阀:又叫液控闸阀，口径：DN200，阀体球墨铸铁，阀板密封黄铜，阀杆不锈钢，连接方式法兰，驱动方式液动，明杆楔式闸阀，PN10压力，液动开关。安装位置与管道垂直安装，严禁倒装≤DN200可以侧装，电动闸阀工作时，闸板处于全开或全关位置，不允许停留在中间位置或当调节阀使用，用于矿山管路上作接通或截断管路中水的启闭装置

在线咨询点击收藏

详细介绍

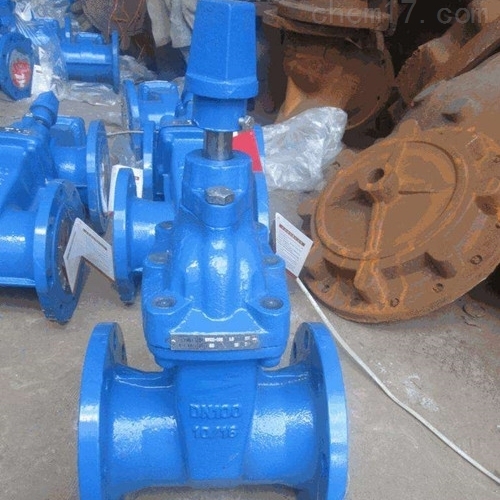

Z741T-10液动铸铁明杆楔式闸阀

一.说明书资料介绍:

Z741T-10液动铸铁明杆楔式闸阀:又叫液控闸阀，口径：DN200，阀体球墨铸铁，阀板密封黄铜，阀杆不锈钢，连接方式法兰，驱动方式液动，明杆楔式闸阀，PN10压力，液动开关。安装位置与管道垂直安装，严禁倒装≤DN200可以侧装，电动闸阀工作时，闸板处于全开或全关位置，不允许停留在中间位置或当调节阀使用，用于矿山管路上作接通或截断管路中水的启闭装置

二.用途:

作用功能用途：一般用于管路需要全开全关的作接通或者切断使用，不需作调节使用，楔式闸阀的特性是使用寿命长
使用行业分类：矿山、电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技

三．性能参数

性能参数
公称压力PN（MPa）	壳体	试验压力（MPa）		上密封
公称压力PN（MPa）	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

四．特点:

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢或者硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、电动装置可选择普通使用开关型的也可以选智能控制开关型的
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。

五．执行标准:

设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220

6、中大口径设置滚动轴承，启闭轻松。

六．材质选型表:

材质选型表
阀体、阀盖	阀板、阀座	阀杆	液动头	填料
球墨铸铁	铸铁+铜合金	不锈钢	组合件	石墨石棉盘根

七．外形连接尺寸

外形连接尺寸
公称压力PN(MPa)	公称通径DN(mm)	标准值									参考值			电装型号
		标准值									参考值
		L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1.6	50	250	160	125	100		16	3		4-φ18	590	678	90	DZWl0A
	65	265	180	145	120		18	3		4-φ18	590	693	96	DZWl5A
	80	280	195	160	135		20	3		8-φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-φ25	810	1409	?310	DZW45A
	300	500	460	410	375		30	4		12-φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-φ30	830	1902	992	DZWl20
	450	650	640	585	545		40	4		20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608		44	4		20-φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-φ41	870	2474	1376	DZW250

6、中大口径设置滚动轴承，启闭轻松。
