产品时间：2023-02-14

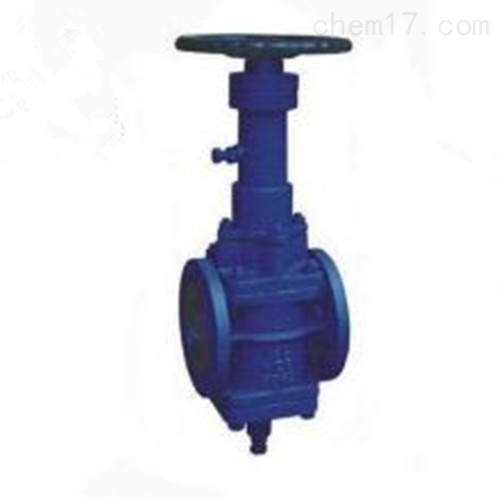

ZDAOX43 型轨道旋塞阀：外形接近闸门，并采用法兰连接的方式，阀体内部采用塞子旋转的原理实现启闭。设计原理合理、简单、美观，以满足市场需求。
一、概述：
ZDAOX43轨道旋塞阀：外形接近闸门，并采用法兰连接的方式，阀体内部采用塞子旋转的原理实现启闭。设计原理合理、简单、美观，以满足市场需求。适用于压力级150~900Lb（1.6~32.0MPa），工作温度-29~150℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
二、主要零部件材料：
序号 | 名称 | 材质 |
1 | 下盖 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
2 | O型圈 | 丁腈橡胶 |
3 | 密封圈 | 氟橡胶 |
4 | 塞子 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
5 | 阀体 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
6 | 阀栓 | ASTM A193-B7,A320-B8,A193-B8M |
7 | 六角螺母 | ASTM A194-2H,A194-8,A194-8M |
8 | 阀盖 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
9 | 填料 | 柔性石墨+不锈钢 |
10 | 填料压盖 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
11 | 手轮 | ASTM A536 Gr.60-40-18、A216-WCB |
12 | 阀杆螺母 | 铜合金 |
13 | 阀杆螺母盖 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
14 | 支架 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
15 | 阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
16 | 导向螺栓 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
17 | 销 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
18 | 阀片 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
三、主要性能参数：
型号 | 压力级/Lb | 壳体试验压力/MPa | 密封试验压力/MPa | 适用温度/℃ | 适用介质 |
ZDAOX43-150(Lb) | 150 | 3.0 | 2.2 | ≤180 | 水、蒸汽、油品 |
ZDAOX43-300(Lb) | 300 | 7.5 | 5.5 | ||
ZDAOX43-600(Lb) | 600 | 15.0 | 11.0 | ||
ZDAOX43-900(Lb) | 900 | 22.5 | 16.5 |
四、工作原理：
ZDAOX43轨道旋塞阀全开的状态下，塞子的通道阀体的通道对齐，能保证理想的压力降。转动手轮塞子朝阀门的方向转动，同时带动阀片转动90度，当继续转动手轮，塞子将会下压，使阀门向两侧张开，阀片将紧紧的压在阀座上，使阀门关闭；当手轮向反方向转动时，首先使塞子向上运动，使阀片于阀座脱离，继续转动手轮，使塞子带动阀片转动 90 度，最后塞子的通道于阀体的通道对齐，使阀门处于全开的状态。
五、产品特点：
①在开启的过程中阀片和阀座处于脱离状态，开关的过程是零摩擦，不会使密封面磨损。
②塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封，同时密封采用软密封（氟橡胶），密封性是通过阀片四周的密封圈来实现的。
③*的燕尾槽保护和固定密封圈，使密封在关闭时为零泄露。
④使用介质范围广，不受安装方向的限制。无振动，噪声小。
