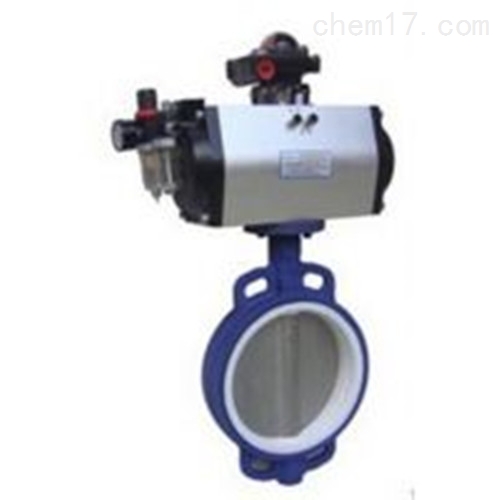

ZSHWF气动衬氟对夹蝶阀

ZSHWF气动衬氟对夹蝶阀

一、ZSHWF气动衬氟对夹蝶阀概述：

ZSHWF型气动防腐衬氟蝶阀调节(切断)蝶阀是借鉴国外技术的基础上进行特殊设计,精心制造。该阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀。阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。

阀体通道内表面光滑，流体阻力小，流通能力大，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，*达到介质的零泄漏切断。启闭迅速省力，使用寿命长。广泛应用化工、石油，钢铁，制药，食品，造纸等工业生产过程中进行自动调节。

二、主要性能参数：

型    式：扁平式

公称通径：50、65、80、100、125、150、200、250、300、350、400、450、500、600mm

公称压力：PN1.0、1.6MPa

连接型式：对夹式、法兰式

材    料：ZG230-450衬F46

上 阀 盖：与阀体一起铸造

工作温度：-40～+180℃；

压盖型式：螺栓压紧式

填   料：聚四氟乙烯填料

三、主要零部件材料：

四.组件
阀芯型式：中心旋转式
阀板材料：A216WCB、A105、A351CF8、A351CF3、A351CF3M衬F46
阀板转角：60°（调节型）90°（切断型）
轴 材 料：A182F6、A182F6、A182F316、A182F304L、A812F316L尊敬的客户：
