产品时间：2023-02-14
ZJHP型气动单座调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动薄膜机构或电动执行机构等。

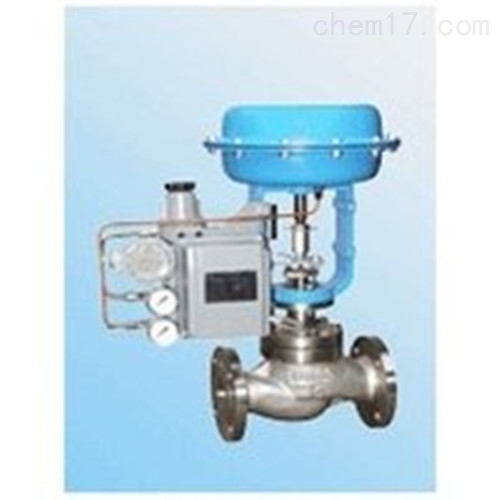

ZJHP气动单座调节阀
一、ZJHP气动单座调节阀概述：
是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动薄膜机构或电动执行机构等。
二、主要性能参数：
称通径DN（mm） （阀芯直径dn） | 20 | | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
(10) | (12) | (15) | (20) |
| ||||||||||||||
额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
额定行程（mm） | 10 | | 16 | 25 | 40 | 60 | 100 | |||||||||||
膜片有效面积Ae（cm） | 280 | 400 | 600 | 1000 | 1600 | |||||||||||||
信号范围Pr（KPa） | 20～100、40～200 | |||||||||||||||||
气源压力Ps（KPa） | 0.14～0.4 | |||||||||||||||||
固有流量特性 | 直线、等百分比 | |||||||||||||||||
固有可调比R | 50：1 | |||||||||||||||||
允许泄漏量 | 硬阀座：Ⅳ级、软阀座：Ⅵ级 | |||||||||||||||||
公称压力PN（MPa） | 1.6、4.0、6.4 | |||||||||||||||||
工作温度t （℃） | 常温型 | -20～200、-40～250、-60～250 | ||||||||||||||||
散热型 | -40～450、-60～450 | |||||||||||||||||
高温型 | 450～560 | |||||||||||||||||
低温型 | -60～-100、-100～-200、-200～-250 | |||||||||||||||||
三、主要连接尺寸：
零件名称 | 材料 | 温度范围 |
阀体上阀盖 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
阀芯、阀座 | 1Cr18Ni9 | -250～550℃ |
0Cr18Ni12Mo2Ti | -250～550℃ | |
填 料 | 聚四氟乙烯 | -40～200℃ |
膜 片 | 丁晴橡胶夹增强涤沦织物 |
|
压缩弹簧 | 60Si2Mn |
|
膜 盖 | A3 |
|
标准规格
阀体型式：直通铸造球型阀体
阀芯型式：非平衡式单座柱塞阀芯
公称通径：DN20~200 NPS 3/4〞~ 8〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型、
保温夹套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
