减压稳压逆止电动控制阀

产品时间：2023-02-14

简要描述：

DX236X减压稳压逆止电动控制阀是采用电动驱动的一种隔膜式水力控制阀门阀门上配备电磁阀，应用在各类自来水厂、钢厂、泵房及水系统管道当中。可以根据信号或者手动进行操作。其有着快速控制反应优点，并且在关闭过程当中可以根据实际情况调节，在运行时阀门平稳不会产生压力波动影响管道安全，此种型号产品同时兼有减压、稳压、止回三种功能。同时还有使用寿命长、易维护保养。

在线咨询点击收藏

详细介绍

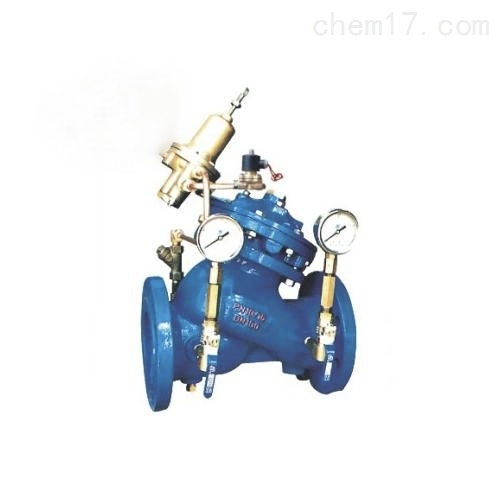

DX236X减压稳压逆止电动控制阀

一、DX236X减压稳压逆止电动控制阀概述：

采用电动驱动的一种隔膜式水力控制阀门阀门上配备电磁阀，应用在各类自来水厂、钢厂、泵房及水系统管道当中。可以根据信号或者手动进行操作。其有着快速控制反应优点，并且在关闭过程当中可以根据实际情况调节，在运行时阀门平稳不会产生压力波动影响管道安全，此种型号产品同时兼有减压、稳压、止回三种功能。同时还有使用寿命长、易维护保养。

二主要连接尺寸：

	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	330	130	550	460	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	330	130	550	460	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	330	130	550	460	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	345	135	610	516	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	345	135	610	516	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	355	140	625	520	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	360	146	645	538	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	400	156	750	596	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	420	170	808	655	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	435	186	864	710	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	480	206	1135	805	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	530	226	1185	855	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	575	246	1325	955	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	620	275	1385	990	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	635	286	1445	1030	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	665	320	1325	905	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	695	348	1430	960	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	720	372	1565	1020	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	770	422	1755	1160	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	805	458	2230	1515	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39

三、主要技术参数：

1、公称压力：1.0MPa、1.6MPa、2.5MPa

2、适用介质：水或者类似水的介质

3、介质温度：0～80℃，定制可以达到200度

4、电磁阀的说明：电压：交流220V直流：24V

四．技术性能：

1.Y型快闭式止回阀主阀体采用Y型膜片式结构，密封副为非金属密封；阀门一般要求水平安装，与管道的连接形式为法兰连接，法兰连接尺寸按国家标准GB/T17241.6执行。

2.由阀体、阀盖、中心轴、铜套、阀座、阀瓣等主要零件组成，通过控制阀瓣的上下运动来实现阀门的启闭。

五．安装调节：

1、主阀的安装方式是水平安装在管线上，阀盖朝上，其它安装方式也可达到使用功能；

2、安装前要*清除管道内的杂物，安装时要注意主阀体外流标示箭头，遵循方向安装；

3、主阀前要装一只软密封闸阀(伸缩蝶阀)和一只过滤器，主阀后也要装一只软密封闸阀(伸缩蝶阀)，以便维修；

4、通水前必须*冲洗管道；

5、试水时，要慢慢开启主阀前的软密封闸阀(伸缩蝶阀)，慢慢增加压力，同时注意主阀外的控制管道是否漏水；

6、主阀前过滤器要定期清洗；

7、此种安装方法，适用于任何口径的阀门，为以后维修方便，请留足够大的空间；

8、如主阀装于荫井内，主阀四周应有足够大维修安装空间，主阀为活塞时入孔须高于主阀上端，便于维修时吊装活塞。
