Q681F气动快装式卫生级球阀

产品时间：2023-02-13

简要描述：

Q681F气动快装式卫生级球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

在线咨询点击收藏

详细介绍

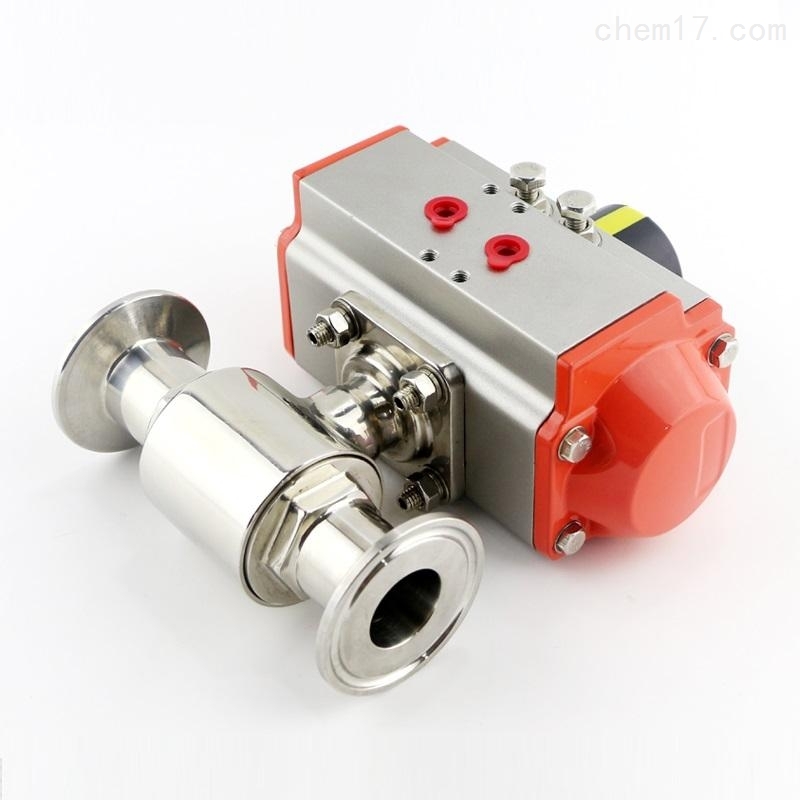

Q681F气动快装式卫生级球阀

一．产品简介：

Q681F气动快装式卫生级球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

二．产品特点：

1、孔径大小与管道一致，不产生沉淀物。
2、流道内壁240Grit抛光，保证流道畅通无阻。
3、采用全包的PTFE密封没有死角，易清洗。

三．执行机构：

采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四．技术参数和性能：

GTD/ATD气动执行器技术参数		气动卫生级球阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	15～133mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	球体材质	304/316/316L不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	PTFE
动作范围	0～90°±5°	温度	PTFE≤180℃
接口螺纹	GTD40～GTD83 G1/8″	连接方式	快装式、焊接式、螺纹式
接口螺纹	GTD110～GTD350/ATD52～270 G1/4″	适用介质	酒类、生物工程、食品、制药、饮料、乳品等
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	安全卫生，密封好、使用寿命长

五．外形尺寸：

通径Ø	G	L1	L	D	H	执行器型号
15	25.4	147	80	11	152	ATD-52
20	50.5	147	100	16	156	ATD-52
25	50.5	147	105	22	180	ATD-52
32	50.5	147	120	29	208	ATD-52
38	50.5	147	137	35	218	ATD-52
45	64	168	145	42	226	ATD-63
51	64	168	160	47	226	ATD-63
57	77.5	184	162	52	226	ATD-75
63	77.5	184	170	58	240	ATD-75
76	91	204	195	71	286	ATD-83
89	106	262	235	83	298	ATD-92
102	119	268	270	97	336	ATD-105
133	145	268	290	125	358	ATD-105
