产品时间：2023-02-13
Q641F46气动衬氟球阀是一种（球体）绕垂直于通道轴旋转90?的阀门，其由回转型角行程电子式气动执行器和O型阀结构组成。属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出。可实现对工艺管路中流体介质的比例调节或二位开关控制，

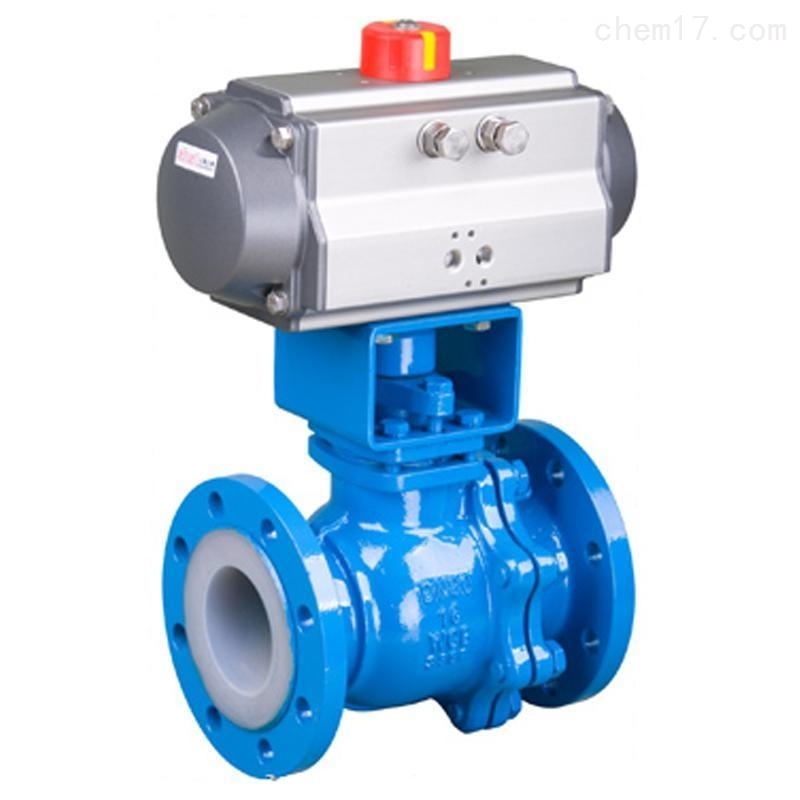

Q641F46气动衬氟球阀
一．产品简介：
Q641F46气动衬氟球阀是一种（球体）绕垂直于通道轴旋转90?的阀门，其由回转型角行程电子式气动执行器和O型阀结构组成。属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出。可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
二 。产品特点：
1．流体阻力小，是所有阀类中流体阻力zui小的一种。以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动球体0~90?，达到启闭动作或调节动作。
2．是全电子式气动执行机构，采有机电一体化结构。具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单。通过输入电流信号或电压信号，改变球芯的旋转角度（0-90?任意角度），实现比例调节动作。
确保可靠密封。
三．含义：
阀门种类 | 动作方式 | 连接方式 | 阀芯结构 | 密封材料 |
Q：球阀 | 6：气动 | 1：螺纹连接 4：法兰式连接 7：对夹式连接 | 1：软密封浮动式球芯 4：L型三通 5：T型三通 7：硬密封固定式球芯 | F：聚四氟乙烯 H：硬质合金 |
四．适用温度、介质：
Q641F46气动球阀通径mm | DN15-DN300 | |||
材料代号 | C（WCB） | P（304） | R（316） | |
主要零件
| 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球体 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀座密封 | 增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封 | |||
填料 | 聚四氟乙烯 、柔性石墨 | |||
适用工况
| 适用介质 | 蒸汽、水、油品 | 硝酸碱类腐蚀性介质 | 醋酸类腐蚀性介质 |
适用温度 | 聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃ | |||
五．表示的压力、材质：
产品名称 | 型号 | 材质 | 压力MPa |
气动球阀 | Q641F46-16C | 铸钢WCB | 1.6 |
气动球阀 | Q641F46-25C | 2.5 | |
气动球阀 | Q641F46-40C | 4.0 | |
气动球阀 | Q641F46-16P | 304不锈钢 | 1.6 |
气动球阀 | Q641F46-25P | 2.5 | |
气动球阀 | Q641F46-40P | 4.0 | |
气动球阀 | Q641F46-16R | 316不锈钢 | 1.6 |
气动球阀 | Q641F46-25R | 2.5 | |
气动球阀 | Q641F46-40R | 4.0 |
六．应用规范:
制造标准 | 法兰标准 | 结构标准 | 检验试验标准 |
GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
API6D | ANSI B16.5 | ANSI B16.10 | JB/T9092-99 |
JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
