产品时间：2023-02-13
BQ671F气动超短型保温球阀、对夹薄型保温球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，夹套保温可有效的保持管道内介质内的温度恒定，介质不凝固。阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。对夹球阀及对夹

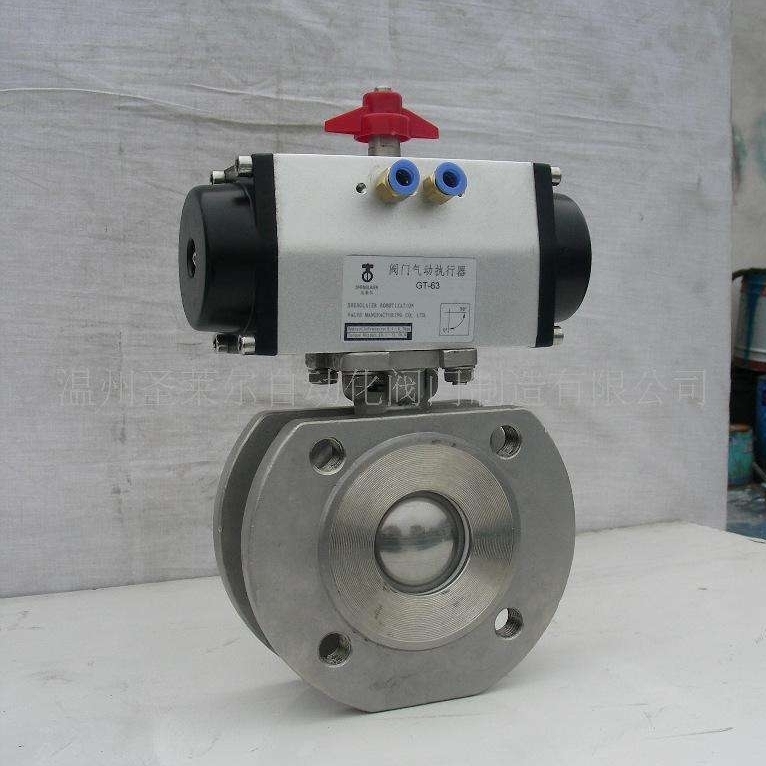

BQ671F气动超短型保温球阀
一．产品简介：
BQ671F气动超短型保温球阀、对夹薄型保温球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，夹套保温可有效的保持管道内介质内的温度恒定，介质不凝固。阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
二．主要零件材质表（碳钢）
序号 | 零件名称 | 材质 |
1 | 阀盖 | ZG1Cr18Ni9Ti |
2 | 垫片 | PTFE、PPL |
3 | 阀座 | PTFE、PPL |
4 | 球体 | 1Cr18Ni9Ti |
5 | 阀座 | PTFE、PPL |
6 | 阀体 | ZG1Cr18Ni9Ti |
7 | 螺栓 | 1Cr18Ni9Ti |
8 | 阀杆 | 1Cr18Ni9Ti |
9 | 垫片 | 1Cr18Ni9Ti |
10 | 填料 | PTFE |
11 | 衬套 | PTFE复合轴承 |
12 | 弹垫 | ZG1Cr18Ni9Ti |
13 | 垫片 | 1Cr18Ni9Ti |
14 | 螺母 | 1Cr18Ni9Ti |
15 | 连接支架 | 1Cr18Ni9Ti |
16 | 螺栓 | 1Cr18Ni9Ti |
17 | 连接套 | 1Cr18Ni9Ti |
18 | 气动装置 | Zt系列 |
19 | 位置指示器 | 塑料 |
三．产品性能规范
压力等级 | 公称压力PN(MPa) | 磅级(Class) | ||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
试验压力 (MPa) | 壳体试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
气密封试验 | 0.6(MPa) | |||||||||
适用介质 | 阀体材质 | |||||||||
C | P | R | ||||||||
水、蒸气、油品、液化气等 | 硝酸类腐蚀性介质等 | 醋酸类腐蚀性介质等 | ||||||||
特殊介质 | 含有硫化氢的天然气介质；用于钢铁及有色金属冶炼的煤粉、铝粉输送系统； 用于造纸行业的纸浆输送及其它含有颗粒、短纤维的介质等。 | |||||||||
阀座密封材料温度额定值
代号 | 材料 | 适用温度(°c) |
F | 增强聚四氟乙烯 | -40-180 |
P | 对位聚苯 | -40-300 |
N | 尼龙 | -20-80 |
Y | 硬质合金 | -40-425 |
四．附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器
调节型附件：电气dìng位器、气动dìng位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
五．尺寸 BQ67（3、4）（F、N、P）-16（1.6Mpa）/25（2.5Mpa）
公称通径 | 外形尺寸 | 连接法兰尺寸 | 执行器型号 * | |||||||||||
d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | ||
15 | 14 | 35 | 140,178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 | GTD52/GTE65 |
20 | 19 | 38 | 140/178 | 62/75 | 160 | 175,181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 | GTD52/GTE65 |
25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 | GTD52/GTE80 |
32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 | GTD65/GTE80 |
40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 | GTD65/GTE90 |
50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 | GTD80/GTE100 |
65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 | GTD90/GTE100 |
80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 | GTD100/GTE125 |
100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 | GTD115/GTE160 |
125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 | GTD140/GTE190 |
150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 | GTD160/GTE210 |
200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
