蜗轮扇形盲板阀

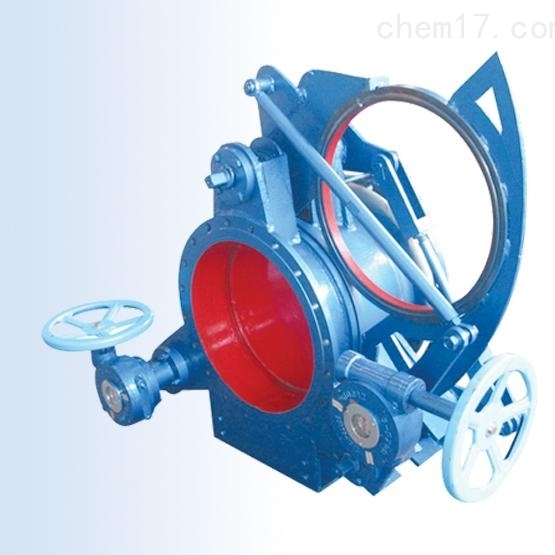

F343CX蜗轮扇形盲板阀

一、F343CX蜗轮扇形盲板阀概述：

F343CX蜗轮式扇形盲板阀由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢抵偿器、两个蜗轮传念头构等组成。它是经由过程三根丝杆连成一体，并把三个阀体分辨固定在底座上，组成一个刚性构造体。

二、主要性能参数：

三、主要连接尺寸：

四.工作原理：

，瓣阀，扇形阀，由左阀体，中阀体，右阀体，扇形盲板，螺母，不锈钢补偿器，两个蜗轮传动机构等组成，由三根螺杆连接，将三个阀体固定在基座上，形成刚性结构。中间阀体和右阀体由不锈钢膨胀管连接。左，中阀体分别由两根左右梯形螺纹的三根螺杆连接，三根螺杆同时向前或向后转动。两个阀体压缩（或分离）。三个螺杆中的一个在螺杆的中部装有盲板，盲板绕轴旋转。以下两个螺杆与盲板的定位块安装在同一位置。当盲板旋转时，可以防止盲板漂移并且可以刮伤密封环。其中一个螺杆配有蜗轮传动机构，以实现松动和夹紧。阀体的用途。

以其*的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。本阀连接尺寸符合GB2555-81PN2.5标准；检测方法符合GB/T13927-92标准。
