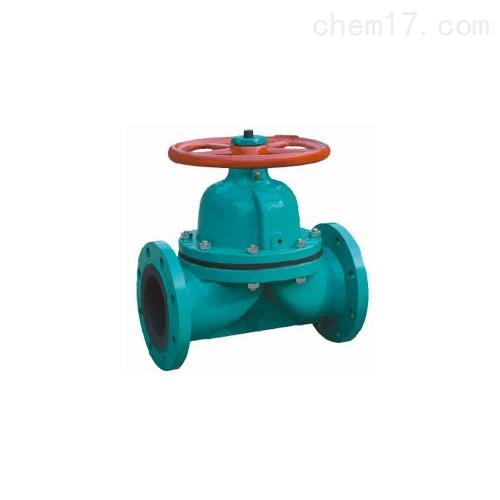

衬胶堰式隔膜阀

产品时间：2023-02-13

简要描述：

一、G41J衬胶堰式隔膜阀概述：
品牌：巨博阀业型号：G41J-10材质：球墨铸铁
连接形式：法兰结构形式：直通式公称通径：50-300（mm）
适用介质：弱酸碱介质驱动方式：手动压力环境：低压
工作温度：常温标准：国标流动方向：双向

在线咨询点击收藏

详细介绍

一、概述：

连接形式：法兰	结构形式：直通式	公称通径：50-300（mm）
适用介质：弱酸碱介质	驱动方式：手动	压力环境：低压
工作温度：常温	标准：国标	流动方向：双向
用途：截止	类型(通道位置)：二通式

二、主要性能规范：

设计标准	GB12239
结构长度	JB1688/GB12221
法兰标准	JB78
法兰标准	GB4216
检验试验	GB/T13927
驱动方式	手动、电动、气动、常闭型、常开型

三、主要连接尺寸：

公称通径 DN	公称压力 Mpa	工作压力 Mpa	L（mm）	D（mm）	D1（mm）	n-φd （mm）	F（mm）	H1（mm）	H2（mm）	D0（mm）	质量
15	1．5	1．0	125	95	65	4-14	2	105	116	120	4．5
20			135	105	75	4-14	2	117	128	120	4．5
25			145	115	85	4-14	2	121	135	120	5
32			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	176	140	9
50			210	165	125	4-18	3	169	195	140	12．5
65			250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-18	3	216	256	200	25．5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	315	380	320	62
150			460	285	240	8-22	3	378	458	320	80．5

四、特点：

结构特点：G41J衬胶堰式隔膜阀是一种特殊形式的截断阀；
1.弹性密封的开闭件，确保没有内漏；
2.流线型的流道，使得压力损失小；
3.G41J衬胶堰式隔膜阀没有填料函，因此没有外漏；
4.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5.隔膜可更换，维护费用低；
6.衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

送货方式:

为了能够迅速、安全的把货送到顾客手中，

对温州瓯北地区的客户，公司采取送货上门服务;对温州瓯北地区以外的客户，采取快递

目前与我司建立物流合作关系的公司有:顺丰快递、德邦快递等。
本公司售后实现质量三包服务。

一、合同签订后，公司会保证产品品质；

二、公司会在规定的时间内按时交货；

三、在给您发货前，本公司会和您具体核实以下资料：发货清单、产品合格证、产品使用说明书、技术资料等等；

四、有任何的建议或疑问，请打电话
