产品时间:2023-02-13
一、FQ41F球型放料阀概述:
『放料阀』性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。

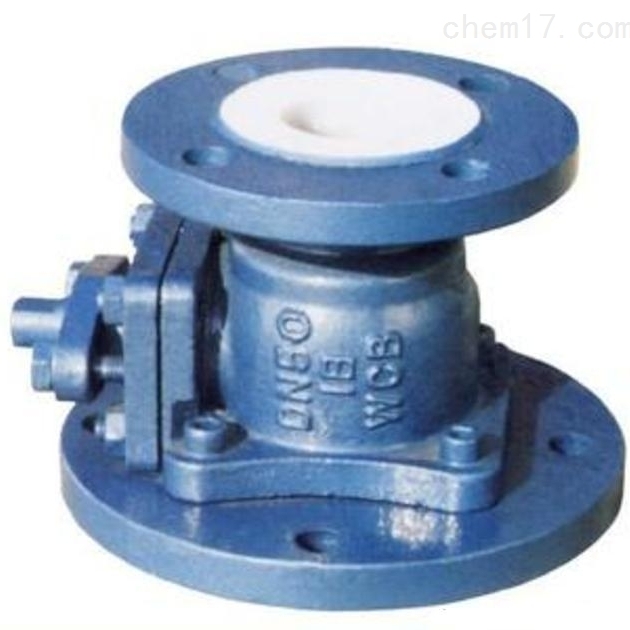

FQ41F球型放料阀
一、FQ41F球型放料阀概述:
『放料阀』性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。
二、主要连接尺寸:
公称通径  | PN 0.6-1.6(MPa)主要外形尺寸和连接尺寸(mm)  | 重量  | |||||||||
DN  | L  | D  | D1  | D2  | f  | b  | z-φd  | D0  | H  | kg  | |
32  | 140  | 135/160  | 100/130  | 78/115  | 3/3  | 18/20  | 4-φ14/4-φ18  | 200  | 130  | 9  | |
40  | 160  | 145/185  | 110/150  | 85/125  | 3/4  | 18/22  | 4-φ18/4-φ18  | 230  | 135  | 15  | |
79标  | 50  | 170  | 160/205  | 125/170  | 100/140  | 3/4  | 20/24  | 4-φ18/4-φ18  | 250  | 140  | 18  |
80  | 200  | 195/245  | 160/200  | 130/175  | 4/5  | 22/26  | 4-φ18/8-φ18  | 300  | 205  | 35  | |
69标  | 50  | 170  | 160/230  | 125/190  | 100/140  | 3/4  | 20/24  | 4-φ18/8-φ14  | 250  | 140  | 18  |
80  | 200  | 195/245  | 160/210  | 130/175  | 4/5  | 22/26  | 4-φ18/10-φ14  | 300  | 205  | 35  | |
100  | 280  | 215/280  | 180/240  | 150/210  | 4/5  | 24/28  | 8-φ18/8-φ23  | 350  | 230  | 44  | |
