产品时间：2023-02-13
防爆电动三通衬氟球阀Q9由电动执行机构和衬氟三通球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。电动衬氟球阀执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复

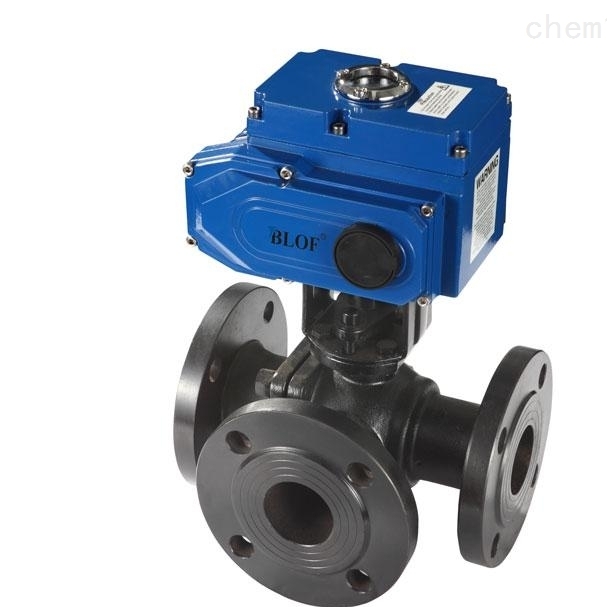

防爆电动三通衬氟球阀Q9
产品简介：
防爆电动三通衬氟球阀Q9由电动执行机构和衬氟三通球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。电动衬氟球阀执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。
特点：
1、耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通能力
主要零部件材料：
型 式： 三通整体式铸造阀体
公称通径： DN15～200mm
公称压力： PN1.0、1.6MPa (ANSI 150Lb)
连接形式： 法兰连接 JB/T79-94(ANSI16.5)
材 料： ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
上 阀 盖： 与阀体一起铸造
填 料： 聚四氟乙烯
介质温度：-20～+150℃
阀芯形式： 球型阀芯
流量特性： 快开特性
阀 座： 聚四氟乙烯
材 料： ZG230-450衬F46、ZG1Cr18Ni9TI衬F46
技术性能规范：
设计标准 | HG/T 3704,GB/T12237 | API 60 | ||
结构长度 | HG/T3704,GB/T12221 | ASMEB16.10 | ||
法兰形式尺寸 | HG/T 20592,GB/T9119 | ASME B16.5,JIS B2220 | ||
检验与试验 | G8/T13927,J8/T9092 | API 598 | ||
公称、压力（MPa) |
| 1.0 | 1.6 | 150Lb |
实验压力(MPa) | 壳体试压 | 1.5 | 1.5 | 1.5 |
高压密封 | 1.1 | 1.1 | 1.1 | |
低压密封 | 0.6 | 0.6 | 0.6 | |
适用温度（℃） | PFA: -30～200 FEP -30～150GXPO: -10～80 | |||
适用介质 | 盐酸、硝酸、、Cl2、硫酸、王水等强腐蚀性介质 | |||
QQ9(45/44)F46电动三通衬氟球阀T型PN2.5MPa主要外形尺寸和连接尺寸(MM)
型号 | 公称通径 | 尺寸(mm) | |||||||||
DN(mm) | L | L2 | D | D1 | D2 | b | f | Z-d | H | W | |
Q45F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
(P) | 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 |
(R) | 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 |
| 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 |
| 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 |
| 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 240 |
| 65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 270 |
| 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 350 |
| 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 500 |
| 125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 600 |
| 150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 1000 |
| 200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1300 |
| 250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1700 |
| 300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 2100 |
