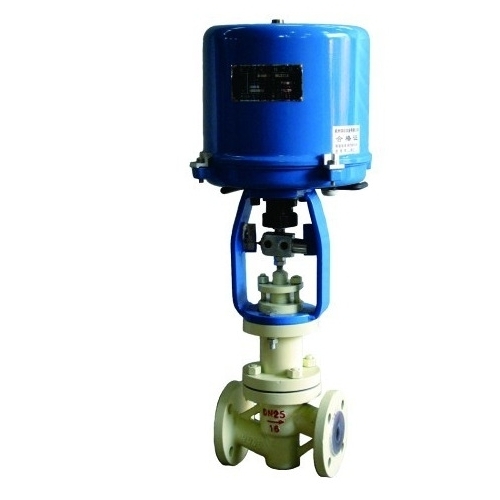

衬氟电动波纹管调节阀

的详细资料：

ZDLPF-16KW电动衬氟单座波纹管调节阀除了有ZDLPF-16K的功能外，还增加聚四氟乙烯波纹管密封结构，能够更好地满足密封性能，能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质（氯气等剧毒和强腐蚀）有更好的密封保证作用。

ZDLPF-16Kv是由3810L型（或PSL系列）直行程电子式电动执行机构和精小型座衬氟阀组成。在与流体接触的发体内比合法内组建均采用高温模压衬氟塑工艺，包裹一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐材料，*能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失阀容量大、流量特性精确，电子式电动执行机构内含伺服功能，接受统一的4·20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

一丶的特点

耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀

密封性能好：采用波纹管和填料双重密封结构，确保无外渗漏。

泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。

配用直行程电子式执行机构，输出力矩大、结构紧凑。

二丶的结构原理

ZJHPF-16K电动衬氟单座调节阀和ZJHPF-16KW电动衬氟单座波纹管调节阀是由直行程电子式电动执行机构和精小型单座衬氟阀两部分组成：

1.当电流信号转变成相对应的直线位移，推杆伸出的叫正作用，与阀配合构成电关式（B）。

2.当电流信号转变成相对应的直线位移，推杆退回的叫反作用，与阀配合构成电开式（K）。

3.电子式电动执行机构内含伺服功能，接受统一的4·20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，从而达到阀门阀芯准确定位。

三.主要性能指标

四、的主要零件常用材料

五.的安装、使用注意事项

应垂直安装于管道上，体积重量较大的以及使用在振动场合适时应加支撑和加固。

一般应设有旁通管路，以便在隔膜发生故障或维修时能转成旁路操作，使生产过程正常进行，在一般不重要场合，装设手轮机构后可以省略旁通管路，以进行手动操作，同时可限制阀门开度，当手轮机构停止使用时，应恢复到原空挡位置，以利于自控系统的正常进行。

清洗管道时，调节应处于大开度，以便排出管道内污物。

如阀体衬有防腐层，安装在管道上时，应采用耐腐蚀软垫，并注意不使阀体法兰密封面受损。

对填料压盖应定期检查，防止因渗漏腐蚀而损坏其它零件和造成事故。尊敬的客户：
